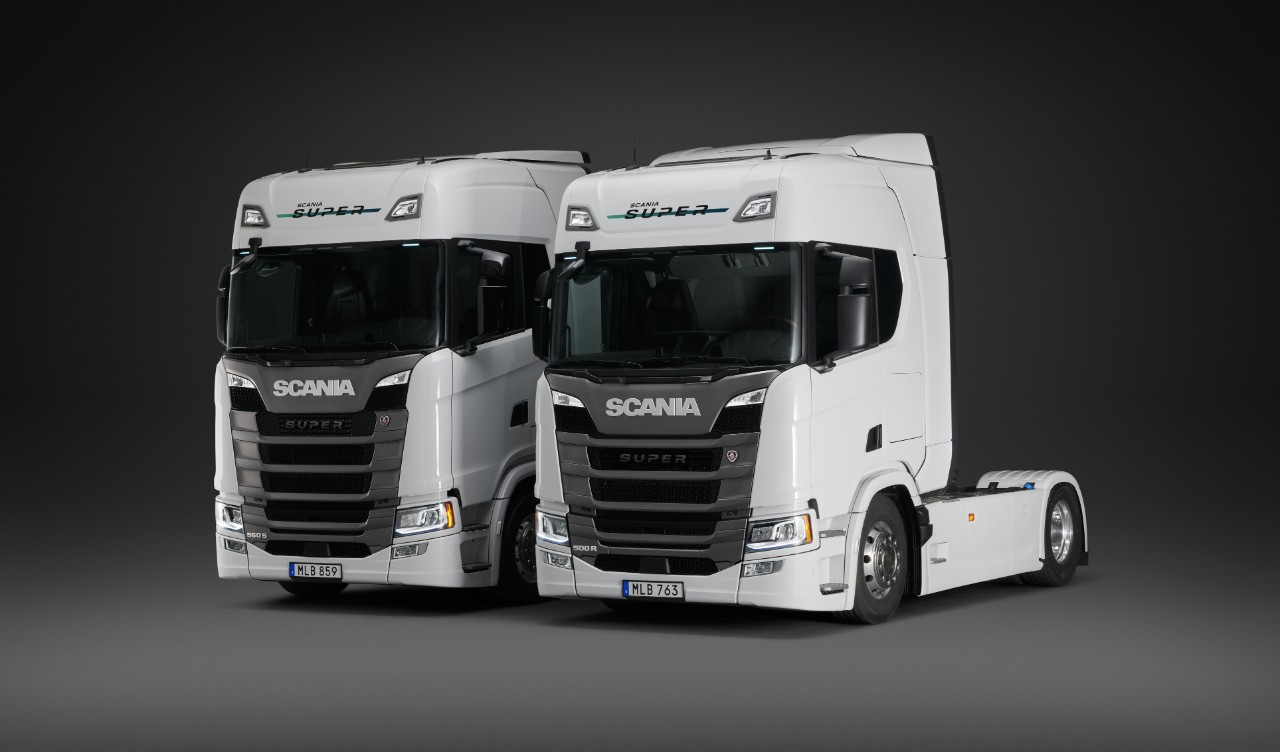

Framtiden är Super

Scania Super-motorn är redo att möta morgondagens allra tuffaste utsläppskrav och utgör själva hjärtat av drivlinan. Det är den mest avancerade förbränningsmotorn vi byggt hittills och innebär en ny ledande bränsleekonomisk standard i branschen.

Bakom Super-motorns oöverträffade prestanda ligger betydande förbättringar av motorns förbrännings- och insugsprestanda, smörjning och kylning samt turboladdningens verkningsgrad. Den har också en rad branschledande motortekniker som Scania Twin SCR-systemet och ett nytt kraftfullt motorstyrsystem som säkerställer motorns överlägsna totala driftekonomi under alla förhållanden.

Motorn sticker inte bara ut när det gäller effektivitet. Den är extremt robust också. Supers imponerande tekniska robusthet är byggd för att ge dig ökad fordonstillgänglighet, färre avbrott för underhåll och hela 30 procent längre driftlivslängd. Allt detta sammantaget ger dig en oslagbar total driftekonomi och håller din verksamhet rullande bortom morgondagens transportutmaningar.

• Finns med 420 hk, 460 hk, 500 hk och 560 hk
• Fullt vridmoment finns från 900 r/min för förbättrad körbarhet
• Ökad fordonstillgänglighet tack vare längre serviceintervall
• Bättre produktivitet och högre nyttolast (med tillvalet CRB)
• Möjlighet att lägga till Active Cruise Control (AiCC) utan retarder (med CRB som tillval)
• Två nya motordrivna kraftuttag som tillval erbjuder högre vridmoment på upp till 1000 Nm och en effekt på upp till 238 kW
• Integrerad styrning av hela drivlinans prestanda

Det branschledande Scania Twin SCR-systemet spelar en central roll i Supers oslagbara effektivitet. Med Scania Twin SCR-systemet införs dubbel dosering av AdBlue i drivlinans efterbehandlingsprocess. Gränserna för förbränningsmotorns prestanda kan därmed definieras om samtidigt som det blir möjligt att klara de ännu högre lagkrav på kväveoxidutsläpp som väntas i framtiden.

Förstklassig effekt och uthållighet

Med ett effektområde på upp till 560 hk och ett vridmoment på upp till 2800 Nm ger Super mer kraft än någonsin på Scanias sexcylindriga radmotorer. Den har också en extrem uthållighet som visar sig i lätt framdrivning och maximalt vridmoment vid lägre varv.

Integrerad tillsatsbroms

Med Supers motorintegrerade kompressionsbromssystem (CRB) introduceras en kraftig tillsatsbromseffekt på upp till 350 kW, vilket ger en mjukare och säkrare körning. Tack vare Supers cylinderhuvudutförande med dubbla överliggande kamaxlar och ett optimerat ventiltåg kan det lätta CRB-systemet (tillval) till och med ersätta eller komplettera Scania R4700D-retardern, beroende på hur du använder lastbilen.

Hur förbättrar man en motorplattform som har vunnit European Green Truck Award fem år i rad? Hur utvecklar man en drivlina som stärker Scanias branschledande position inom hållbara transporter under resten av det här årtiondet?

Enligt utvecklarna på Scania Tekniskt Centrum som fick de här uppgifterna på sitt bord är svaret på dessa frågor beslutsamhet, innovation och kundfokus.

”Att börja från scratch innebar att vi kunde koncentrera allt vårt konstruktionsarbete med kundernas behov i fokus, utan några begränsningar. Därför kan vi nu presentera en produkt som transportbranschen verkligen behöver här och nu för att ta de nödvändiga stegen mot en hållbar framtid”, säger biträdande chefsingenjör Linda Pukk Berggren.

”Bränsleförbrukningen har minskat rejält inom ett mycket brett spann av motorvarvtalet och lastområdet. Det betyder att inom flera användningsområden som fjärrtransport, anläggningstransport och skogsbruk kommer alla fordon att kunna dra nytta av förbättringarna och släppa ut mindre koldioxid”, säger Magnus Nilsson, teknisk chef inom efterbehandling.

Tack vare den här enastående energieffektiviteten och andra viktiga uppdateringar i Scanias drivlina är bränslebesparingar på åtta procent eller mer möjliga för fjärrtransporter. Och det i jämförelse med Scanias redan branschledande prestandanivåer. Effektivt blev nyss supereffektivt.

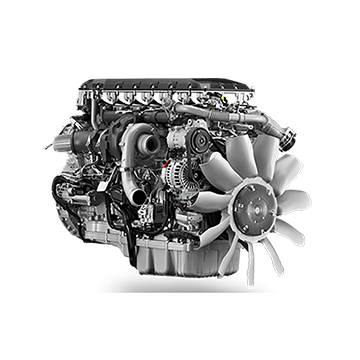

Så vad finns där under huven på Super-motorn på 13 liter egentligen? En hel del, faktiskt.

Bland funktionerna finns dubbla överliggande kamaxlar, optimerade insprutare, förbättrad förbränning, en optimerad högtrycksbränslepump, förbättrad kylning och smörjning, ökad verkningsgrad i turboladdningen och ett toppmodernt motorstyrsystem.

Men inte bara det. Scanias framgångsrika dubbeldoserande SCR-system – som ger bevisad utmärkt bränslebesparande kapacitet och ökad produktivitet och fordonstillgänglighet – har gjorts om från grunden. Systemet har gjort sig förtjänt ett eget namn: Scania Twin SCR.

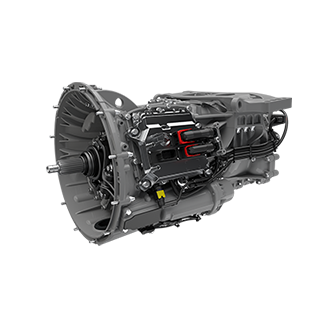

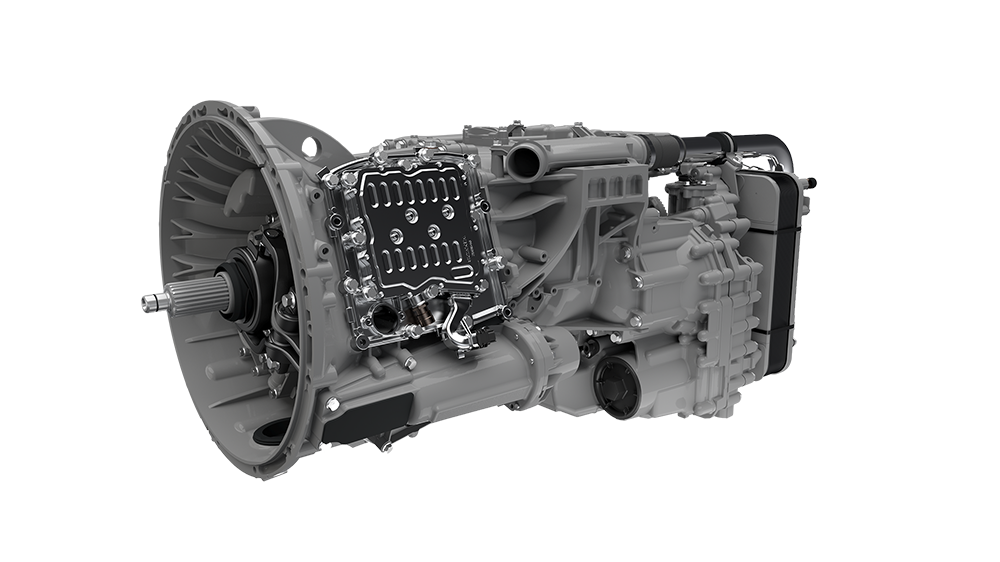

Scanias standardprogram och tunga program för Opticruise spelar en avgörande roll för att Super-motorplattformens bränslebesparingspotential ska kunna realiseras. Lätt, kompakt, smidigt och snabb – den perfekta matchningen för 13-litersmotorerna.

När Scanias motorutvecklare pressade gränserna för att ta fram världens hittills renaste och effektivaste plattform för förbränningsmotorer behövde de skapa de bästa tänkbara förutsättningarna för att utnyttja plattformens fulla potential. Redan på ett tidigt stadium i utvecklingsprojektet hade motorutvecklarna därför täta kontakter även med sina transmissions- och växellådskolleger.

”På det sättet kunde vi konstruera drivlinan helt från scratch utifrån ett helhetsperspektiv”, säger Peer Norberg, senior ingenjör i Scanias transmissionsutvecklingsteam.

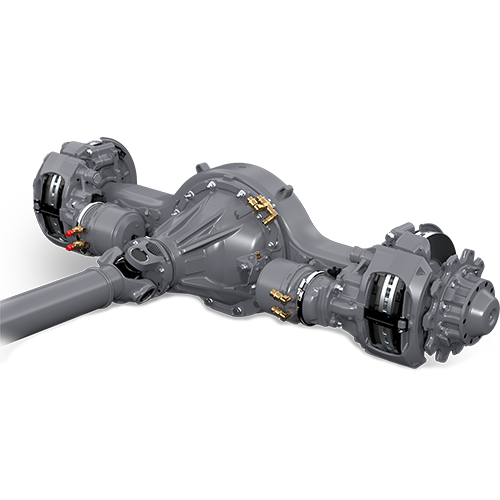

Helt i linje med drivlinans fullt integrerade lågvarvsfilosofi introducerar Scania en snabbväxlande enkelreduktionsbakaxel, R756. Den erbjuder bredare utväxlingar från 1,95 till 4,11, och är specialkonstruerad för att göra Scania Super-drivlinans exceptionella bränsleeffektivitet möjlig.

I kombination med minskad komponentvikt, robustare teknisk konstruktion och lägre nivåer av inre friktion är Scania R756 bakaxel med enkel reduktion så mångsidig att den klarar en mängd olika typer av transporter.

• Scanias bakre drivaxel med enkelreduktion R756 ersätter Scania R665, Scania R753 och de flesta axeltillämpningar med Scania R780 och kan användas på en mängd olika fordonskonfigurationer upp till en total tågvikt på 53 ton, från lätta fjärrtransporter till tippbilar och renhållningsbilar

• Scania R756 har gjorts robustare för att ge både ökad driftlivslängd och längre serviceintervall

• R756 erbjuder en lägre komponentvikt på upp till 27 kg jämfört med Scania R780 bakaxel med enkel reduktion

• Permanent oljefilter minskar underhållskostnaderna och bidrar till utökat oljebytesintervall med så mycket som 50 procent, beroende på din drifttyp

Lägre energiförluster. Ökad effektivitet. En procents bränslebesparing bara från bakaxeln. Och ännu mer finns att vinna tack vare att den är fullt integrerad med växellådan. Det gör det möjligt att dra nytta av snabbare bakaxelväxlingar. Scanias team av hjulaxelutvecklare har gjort det igen. 

Vad skulle Scanias filosofi om låga varvtal och höga vridmoment vara utan de banbrytande komponenterna och mjukvaran som gör lastbilen som helhet bättre än summan av dess delar?  Den skulle ju inte vara Super om inte varje del också var det. 

Det är därför som utvecklarna och konstruktörerna på Scanias Tekniskt Centrum i Södertälje alltid har haft ett öga för de allra minsta detaljerna. Går det att öka effektiviteten någonstans, går det att ta bort några gram någonstans och göra den lättare, går det att minska friktionen eller spara in någon krona någonstans åt kunden, då är det värt att göra det. 

”Vi har lyckats presentera en fantastisk komponent. Det här är en bakaxel som passar världens bästa drivlina”, säger Torvald Ilg, chefsingenjör på avdelningen för bakaxlar och framdrivning på Scania och en av dem som står bakom bakaxelprogrammet.  

”Det känns fantastiskt att få konstruera en komponent som gör föraren lite gladare varje gång han eller hon ska tanka”, tillägger han. 

Bakaxelväxeln – en allroundaxel med enkelreduktion – är den första som används i ett bakaxelprogram med fokus på förbättrad effektivitet. Bara axelväxeln bidrar med en procent av den minskade bränsleförbrukningen tack vare att den interna friktionen minskats. Och tillsammans med G33- och G25-växellådornas bredare utväxling finns det potential för ännu större bränslebesparingar.

Så hur lyckades Scanias FoU-team förbättra effektiviteten hos bakaxeln? Axelhuset är lättare än i tidigare modeller. Särskilda lågfriktionslager har använts genomgående, vilket har betydelse framförallt för pinjongdrevet. Dessutom har delarna snävare toleranser och har bearbetats slätare i produktionen vilket resulterar i minimala energiförluster. 

Torvald Ilg säger också att hans team har haft nära kontakt med Scanias övriga utvecklarteam som jobbar med den nya plattformen för Super-13-litersmotorn, växellådan, tankarna respektive det flexibla chassiet. 

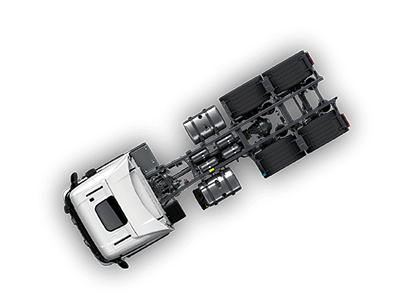

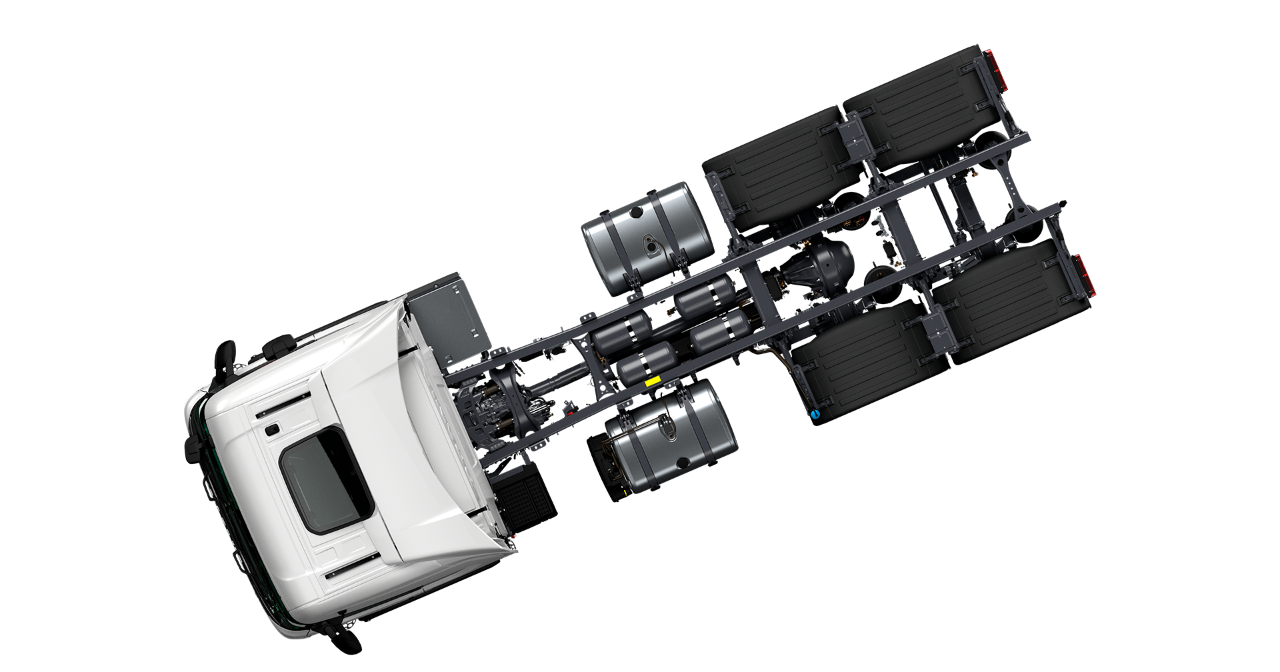

Scania kompletterar Super-drivlinans förbättrade robusthet och effektivitet genom att introducera sitt mest mångsidiga och robusta chassi hittills. Scanias Modular Architecture Chassis, MACH, bygger på Scanias modulsystem och har en mer förutsägbar chassilayout. Det ger dig fler möjligheter att specificera och använda din Scania-lastbil på ett sätt som är verkligt skräddarsytt för lastbilens användningsområde och ditt företag. Det är inte bara avsett att ge dig en enklare påbyggnadsprocess utan också för att avsevärt förbättra lastfördelningen, nyttolastpotentialen och din Scania-lastbils räckvidd.

Robust bränsletankprogram

Scania introducerar D-formade bränsletankar av aluminium, från 165 liter till 910 liter och med en geometrisk form som är lättare och robustare än tidigare.

Få ut mer av varje droppe bränsle än någonsin

När bränsletankarna beställs tillsammans med Scania Super-motorn på 13 liter levereras de med en bränsleoptimeringsenhet som sitter på sidoväggen. Den är enkel att komma åt vid service och ger möjlighet att öka bränslevolymen i tanken. Detta minskar tankens dödvikt, ger dig längre räckvidd och ser till att du kan ta vara på mer av bränslet i tanken än tidigare.

Förbättrat AdBlue-förhållande

Scanias sidomonterade SCR-tankar spelar en avgörande roll i Scania-drivlinans enastående avgasrening. I och med Scania Twin SCR-systemet införs en högre AdBlue-volymkapacitet via SCR-tankar på 123 och 150 liter för att fortsätta säkerställa ett fullt volymförhållande på 1:1 mellan din Scania-lastbils bränsle- och AdBlue-kapacitet.

• Chassiet innebär att nya regler för ramhålsmönster införs med hål avsedda för monteringsdelar på både insidan och utsidan av ramen. Resultatet har blivit en mer modulär och förutsägbar chassilayout, vilket ökar det teoretiska antalet chassilayouter exponentiellt

• Chassilayouten gör att den användbara bränslevolymen i tanken ökar och ett SCR/bränsleförhållande på 1:1 kan uppnås, vilket ger större räckvidd

• Chassiets optimerade bränslekapacitet och lastfördelning resulterar också i ökad nyttolast för våra kunder

• En flexiblare chassikonfiguration gör också en ny och bättre integrering mellan lastbil och kaross möjlig. Detta gör påbyggnadsprocessen mycket smidigare och kostnadseffektivare samt förbättrar väggrepp, nyttolast och produktivitet. Till exempel blir det med layouten nu möjligt att montera chassikomponenter (till exempel en bränsletank) med start från antingen fram- eller bakaxeln. Den förbättrade viktfördelningen kan öka den potentiella nyttolasten rejält och mer utrymme kan frigöras för fler chassikomponenter

För att kunna utveckla den energieffektivaste lastbilen som transportbranschen någonsin skådat räknas allt. Därför har Scania lagt betydande resurser på att utveckla ett nytt flexibelt chassi- och tankprogram som spelar en viktig roll i att uppnå nya motorprogrammets, efterbehandlingssystemets, växellådans och bakaxlarnas fulla potential.

”Tankprogrammet gör att vi kan maximera utnyttjandet av bränslet i tanken. Varför ska man transportera extra bränsle som dödvikt när denna vikt bättre utnyttjas som lastkapacitet? Det har varit vår filosofi under det här utvecklingsprojektet”, säger Aline Ferraz Larsson, konstruktör i Scanias FoU-team.

Chassi- och tankprogrammet har D-formade bränsletankar av aluminium. Tankarna är både robustare och lättare och deras konstruktion gör att utnyttjandet av bränslet ökar. Sidomonterade SCR-tankar ingår också. Allt detta sammantaget ökar fordonets tillgänglighet.

Samtidigt har Scanias utvecklare förbättrat ramens flexibilitet och chassikonfigurationen.

”Detta ger kunden fler valmöjligheter för var tankarna ska placeras på ramen. Det är en stor förbättring för både dem och påbyggarna eftersom det möjliggör effektivare lastfördelning”, säger Paula Pukk, ansvarig för Scanias SCR-systeminstallation.

Något av det viktigaste som bidrar till Scania Supers oöverträffade effektivitet är den smarta bränsleoptimeringsenheten. Den här enheten är ansluten till den primära tanken och fungerar som en uppsamlingstank.

”Uppsamlingstanken är konfigurerad med elektriska pumpar så att användaren kan få ’bränsle på begäran’. Vi får exakt den mängd bränsle som motorn behöver och inget mer”, säger Alex Elofsson Alenius, utvecklingsingenjör som arbetat i projektet.

Bränsleoptimeringsenheten ger även många andra förbättringar för kunderna och för drivlinans totala prestanda. De två trycksatta bränslefiltren har nu längre serviceintervall. De sammanfaller nu med oljebytesintervallen vilket betyder färre verkstadsbesök och mer tid ute på vägarna.
